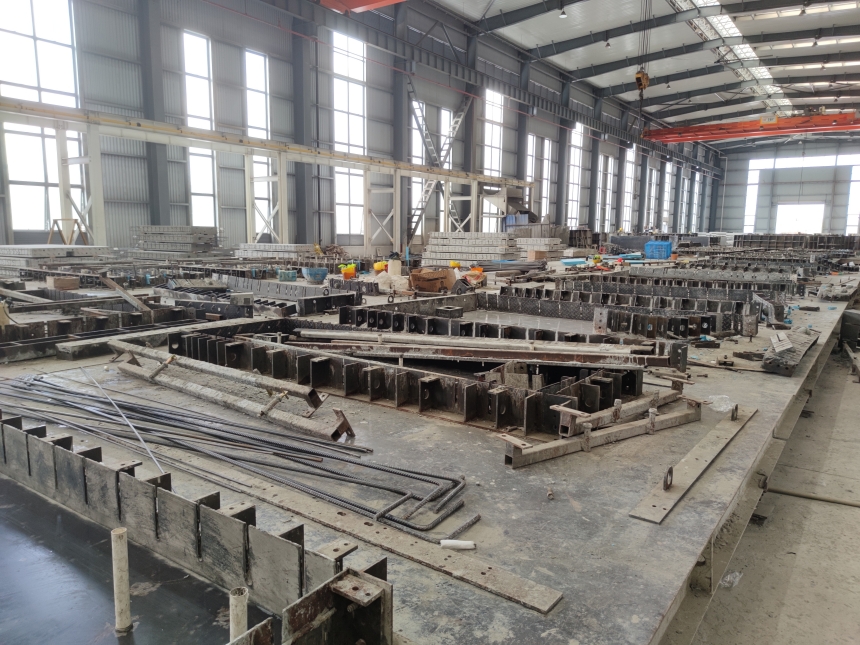

混凝土预制构件的质量，七分靠浇筑，三分靠养护——这话一点不夸张。而在所有养护方式中，蒸汽养护是当之无愧的”效率之王”：它能将自然养护需要7至14天才能达到的强度，压缩至8至24小时内完成，脱模强度即可达到设计值的70%至80%。这一切的核心，就是蒸汽发生器。
一、为什么非要用蒸汽发生器？
水泥是水硬性胶凝材料，它的硬化本质上是水泥颗粒与水发生水化反应的过程。这个反应对温度和湿度极度敏感：温度太低，反应几乎停滞；湿度不够，表面水分蒸发快于内部供水，干缩裂缝立刻出现。自然养护受天气制约严重——冬天冻裂、夏天晒裂、雨天冲裂，质量全看老天爷脸色。蒸汽发生器的价值就在于：它能在一个封闭空间内，精确制造出高温高湿的”人工气候”，让水泥在最理想的条件下完成水化反应，不受季节、天气、昼夜任何影响。
以2026年刚刚落地的济南地铁6号线项目为例，室外温度低至零下10摄氏度，施工团队采用电热蒸汽养护工法，在封闭空间内维持12至15摄氏度的温暖湿润环境，混凝土”等强”时间比传统蓄热养护缩短了2至3天，这就是蒸汽发生器在极端工况下的硬实力。
二、蒸汽养护的四个阶段：每一步都是红线
蒸汽养护绝非”把蒸汽通进去就完事”。它包含四个严格受控的阶段，任何一个环节失控，轻则强度不达标，重则整批构件报废。
第一阶段：静停
混凝土浇筑成型后，不能立即通蒸汽。必须静置一段时间，让混凝土初步凝结、具备一定结构强度后再升温，否则高温蒸汽会直接冲坏尚未定型的结构。静停时间一般为1至3小时，夏季可缩短至1.5小时，冬季应适当延长。静停期间，混凝土表面要用棉毡、土工布等保水材料严密覆盖，防止水分过早蒸发。
第二阶段：升温
升温过快是导致裂缝的第一杀手。混凝土内外温差过大时，表面先膨胀、内部后膨胀，产生的拉应力会直接把构件拉裂。升温速率必须控制在10℃/h以内，宜控制在5至10℃/h。 北方低温环境下应取低值，甚至降至5℃/h。如果静停时间较长、初期结构强度较高，升温速率可适当提高；反之则必须更慢。此外，热蒸汽接触冷混凝土表面会凝结成水，导致构件表面水灰比增大、质量下降。因此升温前必须用保水材料覆盖构件裸露面，外模板与混凝土连接部位尤其要注意——钢材的热胀变形能力远小于水泥石，快速升温极易在连接处产生裂纹。
第三阶段：恒温
恒温阶段是水泥水化最活跃的时期，时间长短直接决定脱模强度。恒温温度的选择取决于水泥品种： 普通硅酸盐水泥不超过80℃，推荐60±5℃；矿渣硅酸盐水泥、火山灰质水泥不超过95℃，推荐80至85℃。研究反复证明，将恒温温度控制在45至80℃的较低范围并适当延长养护时间，可获得更好的后期性能。超过80℃的高温养护会对混凝土微观结构产生普遍负面影响，导致后期强度倒缩和耐久性下降。
恒温时间一般为6至12小时。普通构件约8小时即可达到设计强度的70%至80%。需要注意的是，恒温时间超过某一临界值后，强度会出现”锯齿”波动——时升时降。这与混凝土内部内压应力有关：水化产物充满空间后仍在继续生成，固相体积增大产生内压，引发微裂纹导致强度回缩；随后微裂纹又可能重新愈合，强度再度增长。
第四阶段：降温
降温比升温更危险。高温下混凝土强度尚未完全发展、脆性极大，降温过快会产生巨大温度应力。降温速率必须控制在5℃/h以内，宜控制在3至5℃/h。 拆模条件：混凝土温度降至与外界温差不超过20℃方可拆模，且冷却到5℃以上。拆模后若温差超过20℃，必须用保温材料覆盖，使表面缓慢冷却。
三、蒸汽发生器的工作原理
蒸汽发生器的本质是一个高效的”水→蒸汽”转换器。它通过电加热或燃气加热元件，使封闭容器内的水持续加热至沸点，水由液态转变为气态，产生大量高温蒸汽。这些蒸汽通过管道输送至养护区域，为混凝土提供必要的温度和湿度。
核心部件包括加热元件、水箱、控制装置和安全装置。现代蒸汽发生器已实现全自动控制：根据预设的升温、恒温、降温曲线自动调节蒸汽输出量，无需人工干预。部分高端机型还配备智能传感系统，实时监测养护棚内温湿度，支持云端数据同步和质量追溯。
以目前主流的电加热蒸汽发生器为例，其热效率可达98%以上，点火后约30秒即可出蒸汽，3-5分钟达到蒸汽饱和。相比传统蒸汽锅炉，综合节能15%至30%，且水容积低于30升，免检免报备，安装极为简便。
四、不同季节的养护策略
1.冬季：蒸汽发生器的”主战场”
冬季气温低、空气干燥，混凝土中的水接近0℃时会结冰，体积膨胀直接破坏混凝土结构，导致”一摸就碎”的松散状态。蒸汽发生器提供的高温高湿环境能有效防止早期受冻，保证水化反应持续进行。
2.夏季：防的是”快干”而不是”冷”
夏季高温反而会导致水泥预制板表面水分迅速蒸发，水化反应不均匀，强度发展参差不齐，甚至出现干缩裂缝。蒸汽发生器在此时的作用是提供稳定的湿度环境，抑制表面水分蒸发，同时通过调节蒸汽温度避免构件因环境温度过高而受损。
五、养护设施与管路布设要点
1.养护棚
养护棚是蒸养的”房间”，必须密闭保温。推荐采用钢结构加岩棉板或聚氨酯泡沫板，棚顶高出构件顶面1至1.5米，保证蒸汽有足够上升空间、温度分布均匀。通风口均匀分布于棚顶和侧面，维持湿度的同时防止积水。
2.蒸汽管道布设
管道材质应耐高温不低于200℃，推荐不锈钢管。布设高度高出地面50厘米，与构件混凝土面距离不少于1.5米，避免局部过热。管道上每隔20厘米开一个φ5毫米喷气孔，保证蒸汽均匀覆盖。小型构件不少于2根管道分列两侧，箱梁不少于3根——两侧加顶部中间各一根。蒸汽管从设备出来后必须先向上走至少50厘米再水平或向下。 这段上升段的作用是防止冷凝水倒灌回设备，一旦省略，冷凝水回流会导致水击，严重时炸毁管道。弯头越少越好，每一个90度弯头都是一个积水点。
六、蒸汽养护 vs 自然养护
自然养护达到70%强度需要7至14天，蒸汽养护只需8至24小时，效率提升5倍以上。蒸汽养护还能使混凝土孔隙减少、渗透性降低、耐久性提高，微裂缝在蒸汽作用下得到愈合，韧性显著增强。PC构件经蒸汽养护后，抗压强度可轻松做到80MPa以上。
在综合成本上，虽然蒸汽发生器有设备投入和电费支出，但模板周转率大幅提升（每天可转2至3次），人工和工期成本大幅下降，总体成本比自然养护降低15%至30%。
蒸汽养护的核心不是”蒸得越热越好”，而是”升温慢、恒温稳、降温缓、湿度够”。 严格执行静停1至3小时、升温不超过10℃/h、恒温60至80℃、降温不超过5℃/h的制度，配合智能蒸汽发生器实时监控，8至12小时即可让预制构件达到脱模强度。这是目前水泥预制构件生产中最成熟、最高效、最可靠的养护方案——没有之一。
