蒸汽发生器作为工业生产中不可或缺的热能设备，其结构形式直接决定了运行效率、安全性能和适用场景。当前市场上主流的蒸汽发生器按炉体结构可分为贯流式、直流式、盘管式、SZS式、模块式等几大类，另有立式与卧式之分。本文将逐一剖析各结构的技术特点、优缺点及适用场景，帮助工程选型时做出合理判断。
一、贯流式蒸汽发生器
贯流式蒸汽发生器是目前市场上占有率最高、技术最成熟的结构形式，绝大多数中小型燃气蒸汽发生器都采用这一方案。
优点：该结构经过数十年工程验证，运行稳定性好，配套全预混金属表面燃烧器后燃烧充分，负荷调节比大，热效率表现优良。同时结构紧凑、占地面积小，非常适合空间有限的安装环境。
缺点：贯流式最大的问题在于水容积偏大。多数产品属于”大容小标”类型，在2024年新锅规实施后，水容积超过30L即面临监检压力。部分厂家通过细水管加钢筋等方式将水容积降至30L以下，但这种改造牺牲了炉内储气空间，导致蒸汽干度偏低、含水量难以控制。此外，炉内汽水空间较小，长期大火运行时还存在干烧风险。
适用场景：通用型工业及民用蒸汽需求，但需特别关注合规性和蒸汽品质要求。

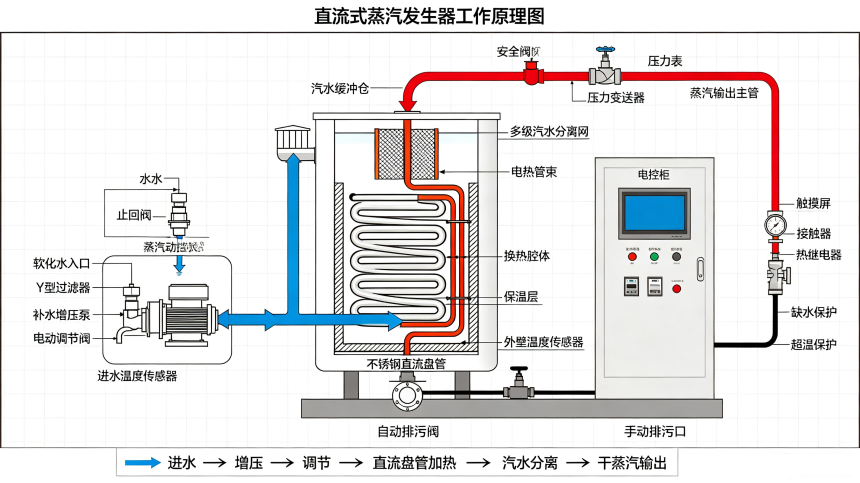

二、直流式蒸汽发生器
直流式蒸汽发生器的核心特征是无锅筒、无汽包，水在受热面中一次通过即完成蒸发，产生微过热蒸汽。
优点：直流式最大的优势在于水容积可以轻松做到30L以下，完全符合免监检要求。同时，水容积小并不意味着蒸发量小，大蒸发量与小水容积可以兼得。由于无锅筒结构，设备尺寸极为紧凑，启动速度极快，从冷态到出汽仅需几秒至几分钟。安全系数也很高——即便发生极端事故，由于水容积极小，爆炸威力非常有限。
缺点：直流式对核心部件要求极高。它必须配备高精度高压柱塞泵，普通离心泵无法满足工作压力需求，而柱塞泵价格昂贵且属于精密器件，在高温环境下故障率偏高。同时，该结构对水质要求极为苛刻，必须配置严格的水处理系统。另外，两相流动过程中可能出现参数振荡，稳定性控制难度较大，业内有”做不到精心照顾就经常出问题”的说法，这也与其最初应用于潜艇等高可靠性场景的背景有关。
适用场景：合规要求严格、需要大蒸发量与小体积兼得的场合，如食品加工、医药生产、实验室等。

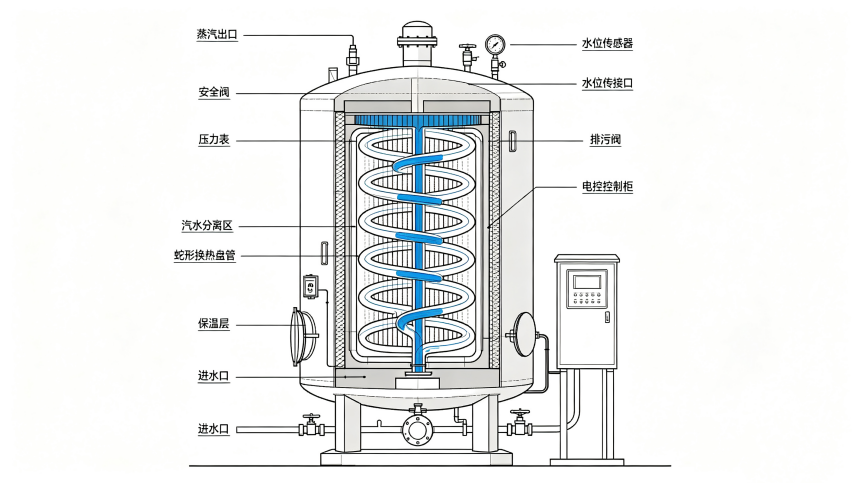

三、盘管式（蛇管式）蒸汽发生器
盘管式蒸汽发生器采用强制循环直流盘管结构，是国际市场上应用极为广泛的方案。
优点：盘管式的产汽速度在所有结构中首屈一指，无需预热，从启动到出汽最快仅需十几秒。无锅筒设计使水容积通常小于30L，安全合规。该结构采用水与火焰逆向流动的换热方式，热效率高，且低氮排放表现优异，NOx可控制在30mg/m³以下。多模组加变频调节的方案使智能化程度很高，设备自重轻，占地面积仅为传统锅炉的四分之一到三分之一。
缺点：盘管结垢是这一结构最大的痛点。水垢的导热系数仅为钢材的十分之一甚至千分之一，一旦结垢将导致热效率急剧下降、排烟温度升高，严重时可致盘管鼓包爆管。回水型盘管式还面临腐蚀问题，炉水发红、铁离子超标的现象时有发生，垢下腐蚀可导致穿孔泄漏。此外，卧式盘管上部容易出现气堵，维修难度较大，不锈钢盘管的材料成本也不低。
适用场景：学校、医院、酒店、纺织印染等需要快速响应且连续稳定供汽的场合。
四、SZS结构蒸汽发生器
SZS结构即双锅筒纵置式全湿背蒸汽发生器，是大型工业和电厂领域的经典方案。
优点：双锅筒全湿背结构 eliminates了水平管板，不存在滞流区和泥渣沉积问题，安全可靠性极高。蒸发面负荷较小，简单的汽水分离装置即可保证蒸汽品质。采用奥氏体不锈钢管后还可节省镍金属用量，在大型设备中价格相对有竞争力。
缺点：SZS结构体积大、质量大、金属耗量大，受铁路运输限制，单台极限功率一般不超过200至300兆瓦。更关键的是，其水容积很难做到30L以下，在D级锅炉分类中存在合规风险。同时，安全壳内布置也不够方便。
适用场景：大型工业项目、电厂等对安全性要求极高的大规模应用。
五、模块式蒸汽发生器
模块式蒸汽发生器由多个独立小模块组合而成，每个模块多为不锈钢材质、内部采用直流结构。
优点：多模块组合可按需灵活扩容，单模块安装方便，可分散布置在不同位置。
缺点：结构复杂导致故障率偏高，漏水漏汽现象频发。多模块并联运行时控制程序复杂，各模块频繁启停带来额外能耗。核心部件主蒸发换热器也容易变形。
适用场景：小型分散用汽点，但需高度警惕合规风险。
六、立式与卧式之争
除了炉体结构，安装方式（立式或卧式）同样对性能产生重大影响。
立式蒸汽发生器的最大优势是启动速度极快，冷态出汽仅需5秒至5分钟，占地面积小，特别适合狭小空间。但其劣势同样明显：负荷变化时压力波动大，蒸汽稳定性不足；对水质要求极高，水处理成本大；设备使用寿命相对较短，维护成本高，难以支撑大规模连续运行。
卧式蒸汽发生器则恰好相反。虽然启动速度不如立式，但炉水容量大，压力稳定性好，蒸汽品质优良，对水质要求相对宽松，使用寿命长，维护成本低，更适合持续运行的大规模场景。
简言之，追求快速响应和小空间选立式，追求稳定连续和长寿命选卧式。
七、总结
若核心诉求是合规免检加大蒸发量，直流式和盘管式是最优选择。若需要稳定连续供汽且规模较大，卧式贯流或SZS结构更为可靠。若追求快速响应且安装空间有限，立式直流式或盘管式值得考虑。若对环保要求极致，低氮排放的盘管式或电加热即热式是方向。若预算有限且不面临淘汰压力，传统生物质或燃煤方案成本最低。
