蒸汽发生器如何除水垢 - 欧耐格蒸汽发生器

在蒸汽发生器的所有敌人中，水垢堪称”头号杀手”。它无声无息地附着在换热管内壁，却能在短短数月内让设备热效率骤降、能耗飙升，严重时甚至引发爆管事故。据统计，仅1毫米厚的水垢就会使换热效率降低10%至15%，燃料消耗增加8%至12%。可以说，谁能管好水垢，谁就掌握了蒸汽发生器长效运行的核心密码。

一、水垢从何而来

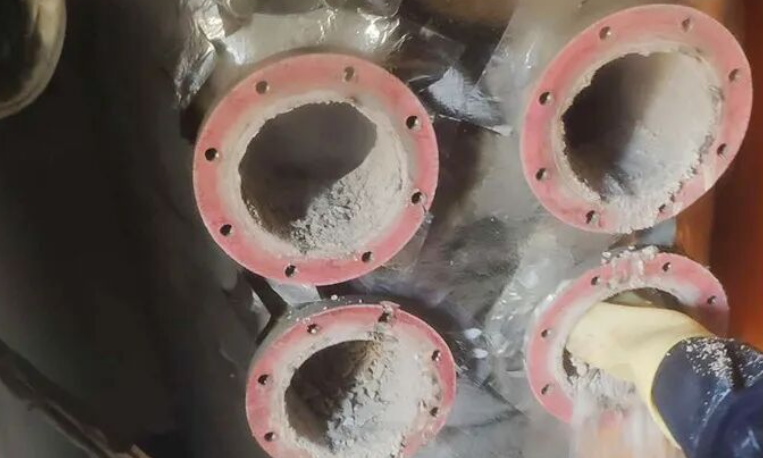

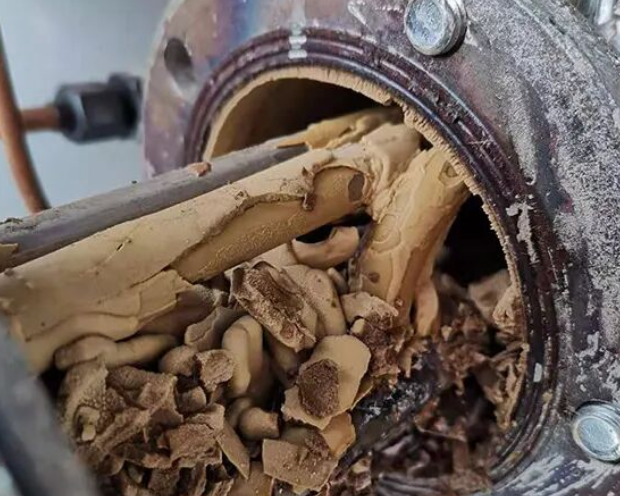

蒸汽发生器使用的自来水、地下水或软化水中，都含有一定量的钙、镁离子以及碳酸氢盐、硫酸盐等溶解性矿物质。当水被加热后，这些物质的溶解度急剧下降，开始以碳酸钙、硫酸钙、氢氧化镁等形式析出，逐渐沉积在换热管壁、水位探针和阀门密封面上，最终形成坚硬致密的水垢层。

水垢的形成速度与多个因素密切相关：原水硬度越高，结垢越快；蒸发温度越高，析出越剧烈；补水频率越低、浓缩倍数越高，水中矿物质浓度越大，结垢也就越严重。在实际运行中，一台不做任何水处理的蒸汽发生器，往往在运行30至60天后就会出现明显的水垢沉积。

热效率断崖式下降。水垢的导热系数仅为钢材的几十分之一，相当于在换热管外包了一层”隔热棉”。热量无法有效传递给水，大量热能随着烟气白白排走，燃气费和电费直线上升。
局部过热引发爆管。水垢覆盖的区域，管壁温度会远超正常工作温度。长期过热会导致金属强度下降、管壁变薄，最终在压力作用下发生爆管，造成设备损坏甚至人员伤亡。这是水垢最危险的后果。
堵塞管路与阀门。水垢不仅附着在换热管内，还会在节流孔、电磁阀阀芯、水位探针等细小通道中沉积，导致流量减小、动作失灵、水位误判，进而引发点火故障、缺水干烧等连锁问题。
缩短设备寿命。水垢造成的腐蚀与过热会加速设备老化，原本设计寿命8至10年的蒸汽发生器，在严重结垢的情况下可能3至5年就需要大修甚至报废。

水垢是”慢性杀手”，早期往往没有明显症状，等到操作者感觉到异常时，问题通常已经比较严重。以下几个信号可以帮助提前预警：

与其等水垢形成后再花大力气清除，不如从源头上控制结垢。科学的水处理是应对水垢最经济、最有效的手段。

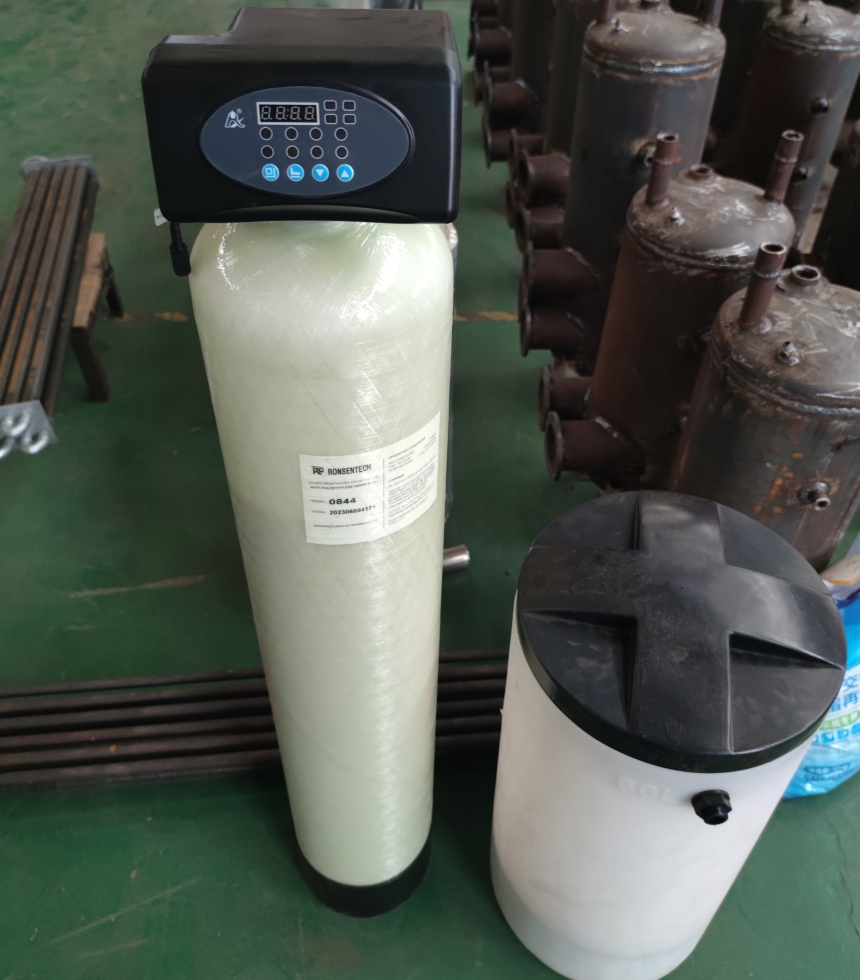

软化水处理是基础。通过钠离子交换树脂，将水中的钙、镁离子置换为钠离子，从根本上消除结垢因子。对于原水硬度在200毫克每升以下的地区，安装一台全自动软水器即可满足大部分蒸汽发生器的用水要求。软化水的硬度应控制在0.03毫摩尔每升以下。
反渗透（RO）处理是更优选择。如果原水硬度较高或对蒸汽品质有严格要求，建议采用反渗透加混床的组合工艺，可以将水中的总溶解固体降至极低水平，几乎完全杜绝水垢的生成。
加药处理作为补充手段。对于不具备安装软化设备条件的场景，可以采用磷酸盐加药或聚合物阻垢剂加药的方式。磷酸盐能与钙离子反应生成松散的水渣，随排污排出；聚合物阻垢剂则能干扰晶体的生长，使矿物质无法在管壁沉积。需要注意的是，加药浓度必须严格按照厂家推荐值控制，过量加药反而会造成二次污染。
控制浓缩倍数是关键操作。蒸汽发生器在运行过程中会不断排污以排出浓缩的杂质。排污量过小，浓缩倍数过高，结垢加速；排污量过大，又会造成热量和水的浪费。一般建议将浓缩倍数控制在3至5倍之间，通过电导率仪实时监测，当电导率超过设定值时自动排污。

当水垢已经形成，就必须进行清除。根据水垢的厚度和设备条件，可以选择不同的除垢方法。

化学酸洗是最常用、最高效的方法。使用盐酸、柠檬酸或专用除垢剂对设备进行循环清洗。盐酸浓度一般控制在3%至5%，清洗温度在50至60摄氏度之间，清洗时间根据垢厚确定，通常为2至6小时。酸洗后必须用清水反复冲洗，并进行中和处理，防止酸液残留腐蚀设备。化学酸洗操作简单、效果彻底，是大多数企业的首选方案，建议每6至12个月进行一次。
机械除垢适用于局部轻垢。采用钢丝刷、电动滚筒或高压水射流对换热管内壁进行物理清理。这种方法对设备无化学损伤，但效率较低，仅适用于水垢较薄且分布不均匀的情况。操作时需特别注意力度，避免损伤管壁。
超声波除垢是一种新型物理防垢技术。通过在管外壁安装超声波换能器，利用空化效应破坏水垢晶体的附着力，使已生成的水垢自行脱落。该方法不需停机、不使用化学药剂，适合作为日常辅助防垢手段，但对已经形成的厚垢效果有限，更适合预防性使用。

技术手段再好，如果缺乏日常管理，水垢依然会找上门来。以下几条管理措施看似简单，却是防垢成败的关键：
